自带短路保护的微功率模块

一、微功率隔离电源现状

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

ZLG早前产品产品均在当时的技术条件下,为客户提供高可靠性的产品,但随着市场发展,需求的升级,产品不足开始凸显。比如产品无输出短路保护功能,容性负载小,在客户应用过程中得不到满意的体验。我们积极倾听客户需求,再次进行产品升级,通过改善产品制造工艺实现产品自带短路保护功能,产品在用户端得到良好的反馈,不用担心因后级电路短路而损坏前级电路。

随着时代发展,我们没有满足于现状,而是选择了与时俱进。二次升级的产品在客户应用过程中虽然口碑不错,但DC-DC电源需求多样性发展,部分行业用户对该产品的容性负载能力有所要求,这是二次升级产品的短板,也是行业DC-DC方案的瓶颈。该方案主要是采用独立器件的推挽电路结构,容性负载受限于短路功率。短路功率小,容性负载能力就小;短路功率大,容性负载能力就大。但如果短路功率大,产品就有可能实现不了持续短路,而且产品长时间短路的时候器件可能会损坏。

ZLG为了打造解开容性负载和短路保护的解决方案,历时三年,终于研制出了这把钥匙——自主芯片ZLG1001,它以激式方案代替独立器件推挽方案。

二、原有方案VS自主IC电源容性负载

原有产品的最大容性负载只能做到220uF,如果超过这个容性负载,产品可能就会出现两种情况,触发短路保护,产品无输出;另外一种情况是,启动瞬间冲击电流大,可能会损坏器件。

ZLG自主IC电源产品用了自主芯片方案,容性负载最大可以做到4400uF,较原有方案产品提升了20倍,自主芯片通过调制内部工作模式,完美解决了原有方案产品容性负载小的问题。原有方案产品的短路功耗,,高达0.35W。ZLG自主IC电源产品可以把短路功耗做到很小,,是因为通过芯片内部,检测短路电流,然后进行打嗝式保护。ZLG自主IC电源产品短路功率做小的情况下容性负载能力又可以做得很大。ZLG自主IC电源产品带容性负载启动因芯片内部有软启动,瞬间冲击电流小,对器件应力冲击小,产品可靠性高。

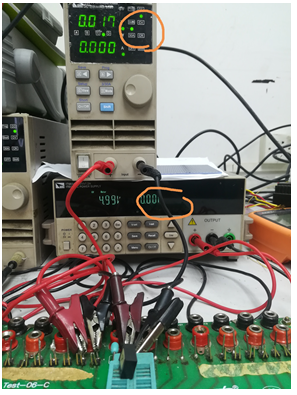

图1 ZLG自主IC电源产品输出短路

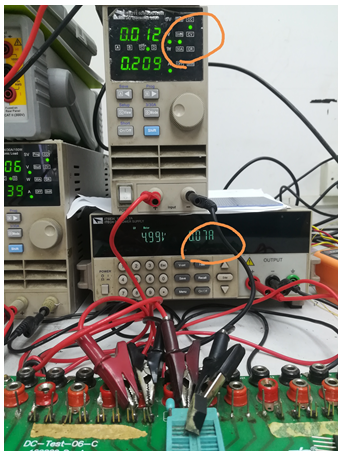

图2 原有方案产品输出短路

原有方案产品容性负载小,带负载的时候是带纯阻测试,电子负载的CC模式是启动不良的,ZLG自主IC电源产品可以带电子负载的CC模式启动,,P0503BS-1W 带电子负载的CC模式启动,带的容性负载已经有4400uF。

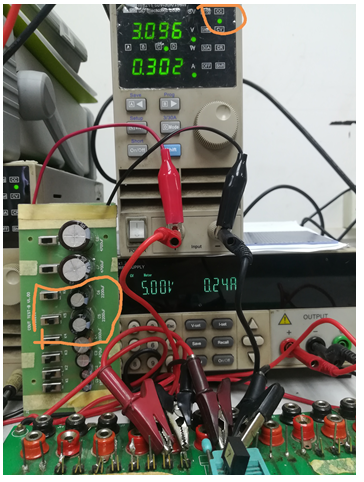

图3 CC模式带容性负载启动

三、其他提升

当然ZLG自主IC电源产品不单单解锁了短路保护和容性负载的相互牵制,其他性能也得以大大提升,比如满载效率、轻载效率、EMC性能。ZLG自主IC电源产品完全可以兼容一原有方案产品,且性价比更高,可靠性更高。

图4 自带Vicor短路保护、容性负载能力强的微功率隔离模块

图5 自带短路保护、容性负载能力强的微功率隔离模块
