为迎接当前迅速增长的新需求，新系列产品还集成了另一个有价值的功能，即支持最新的USB Type-C和Power Delivery 3.0版本，让设备连接和充电变得更快、更方便。

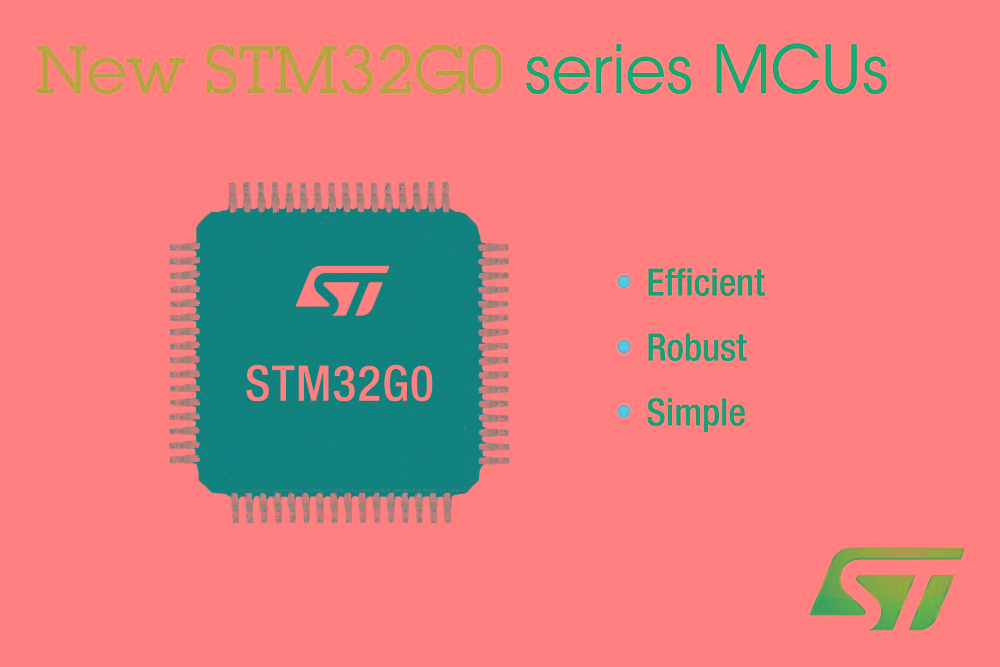

STM32G0系列基于Arm Cortex-M0 +内核，在严格的功率预算内提供出色的性能，服务于物联网世界中发展快速的产品，包括智能手机、智能厨房设备、家用电器、空调、消费产品或工业电机控制、高级用户界面、物联网设备、可充电联网设备、无人机、照明系统等。
编者按：
STM32G0 MCU的更多功能可帮助设计人员压缩下一代产品的实物尺寸和物料清单，同时提升产品性能和功能。
封装从8引脚到100引脚可选，开发人员可以轻松升级落后的8位MCU设计。闪存容量从16KB到512KB，512KB最小封装是32引脚，开发人员能够在小尺寸、低成本的产品上开发更复杂的应用。
与典型的入门级MCU相比，64MHz的最大CPU频率支持更高处理速度。另一方面，极其灵活的时钟配置方案让用户能够按照功率预算定制系统性能。内部时钟稳定性极强，可与高端器件媲美，时钟精度在0°C - 85°C范围内为±1%，在-40°C-125°C范围内为±2%，这不仅节省了连接专用外部定时器件所需的电路板空间和引脚，而且还可以将物料清单成本降低至少10美分。
STM32G0系列的能效非常高，运行模式功耗低于100μA/ MHz，并提供多种低功耗模式，以节省电能，延长电池续航时间。当实时时钟(RTC)运行时，停止模式功耗仅为3-8μA，待机功耗仅为500nA(两者都是在3.0V、25°C条件下)。
此外，为提高性能、速度和精度，外围设备也进行了升级改进。新系列集成一个12位2.5MSPS的ADC(利用硬件过采样可将精度提高到16位)、一个2通道DAC、快速比较器和7.8ns分辨率的高精度定时器。
除了可分配给用户更多的I/O端口外，内部配电方案(意法半导体专利)还减少了外部电源去耦组件的数量，从而节省了物料清单成本。
增强的内部抗电磁干扰(EMS)能力是另一个节省电路板空间和物料清单成本的功能。高于4.5kV的快速瞬变脉冲防护能力，符合IEC 61000-4-4国际标准规定，降低了对周围滤波元件的需求，并简化了电路板布局。确保产品电磁行为良好不费力，有助于产品开发团队顺利通过EMC认证，从而加HARTING快产品上市。
意法半导体计划从STM32G0系列再衍生多个产品线，包括STM32G071和增加硬件加密功能的STM32G081，以及用于大众市场的STM32G070 超值系列。STM32G070CBT6超值系列MCU，拥有48引脚封装和128KB闪存。
