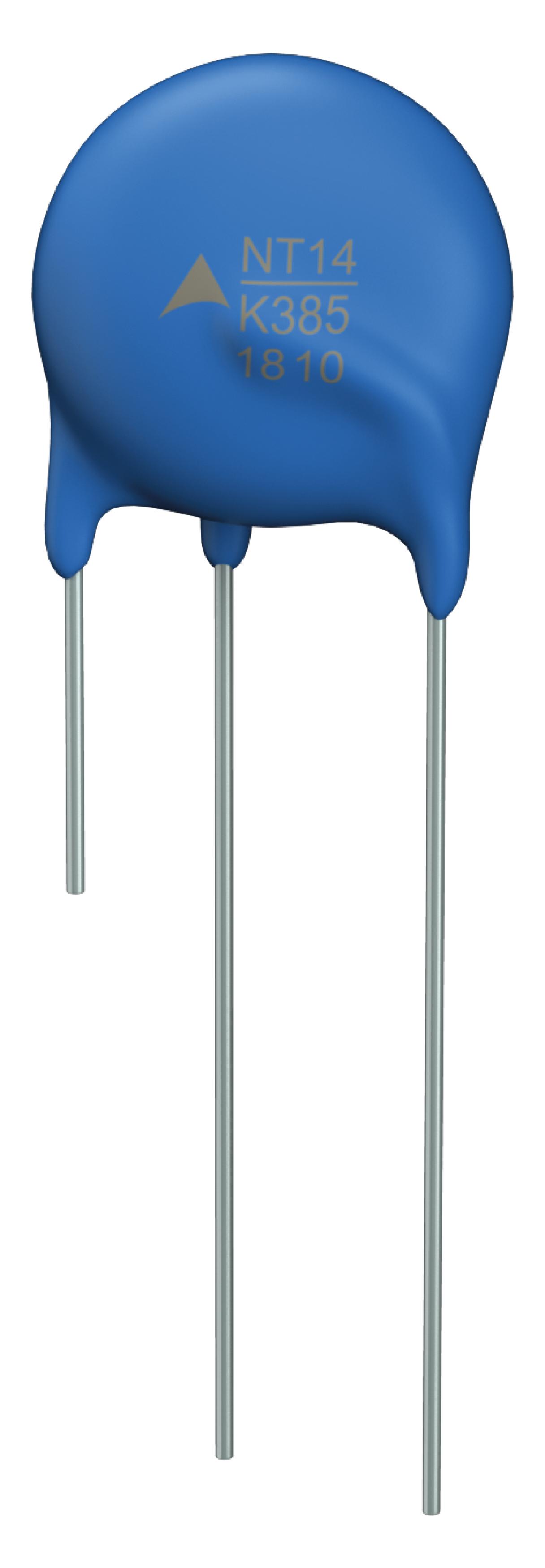

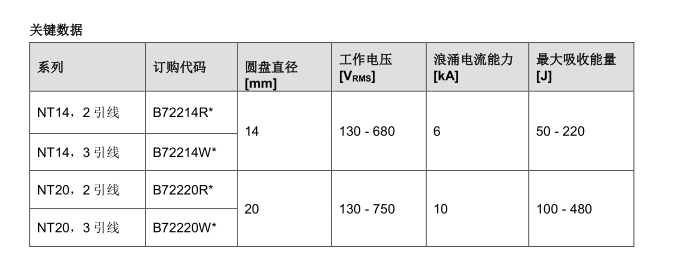

TDK 株式会社（东京证券交易所代码：6762）近日推出全新的紧凑型 NT14 和 NT20 系列热熔丝保护型压敏电阻，进一步扩展了爱普科斯 (EPCOS) ThermoFuse TM 产品家族。新的元件占有空间小，可满足时下电路板的布局要求。其中 NT14 系列（圆盘直径为 14mm）设计用于吸收在 130 V RMS 至 680 V RMS 额定电压下持续 8/20-μs，最高达 6 kA 的浪涌电流脉冲，而 NT20 系列（圆盘直径为 20mm）可吸收在 130 V RMS 至 750 V RMS 额定电压下持续 8/20-μs，最高达 10 kA 的浪涌电流脉冲。NT14 和 NT20 系列压敏电阻在 2 ms 内的最大能量吸收能力分别高达 220 J 和 480 J，且两个系列均提供 2 引脚和 3 引脚类型，其中第 3 个引LAPP脚用于监控熔丝是否被激活。
　　ThermoFuse TM热保护型压敏电阻是一种特别设计的圆盘形压敏电阻，与热耦合熔丝串联，具有本质安全特性。一旦此压敏电阻过热，则热熔丝（已获得专利保护）就会断开，从而将压敏电阻与电网隔离，实现无与伦比的可靠性。如此可防止 PCB 板或压敏电阻附近部件发生任何潜在的损坏，提高被保护设备的可靠性。由于采用了热敏电阻和阻燃环氧树脂涂层，系列产品阻燃等级达 UL 94 V-0，并获得 UL 1449（第四版）4CA 认证。
　　凭借紧凑的尺寸以及在宽电压范围内卓越的浪涌电流能力，NT 系列压敏电阻广泛适用于各种，如照明镇流器、家用电器、电源、太阳能装置的变频器、驱动器的变频器以及智能仪表等。此外，它们也可用于电气接线和电气设备的一般保护。
　　主要应用

? 照明镇流器、家用电器、电源、太阳能装置所用的换流器、驱动器所用的变频器、智能仪表

? 电气接线和电气设备的一般保护

主要特点与优势

? 紧凑的尺寸

? 130 V RMS至 750 V RMS 的宽电压范围

? 高达 10 kA 的浪涌电流能力

? UL 1449认证
