瑞萨电子全新参考设计简化USB PD与USB-C?电池充电应用开发

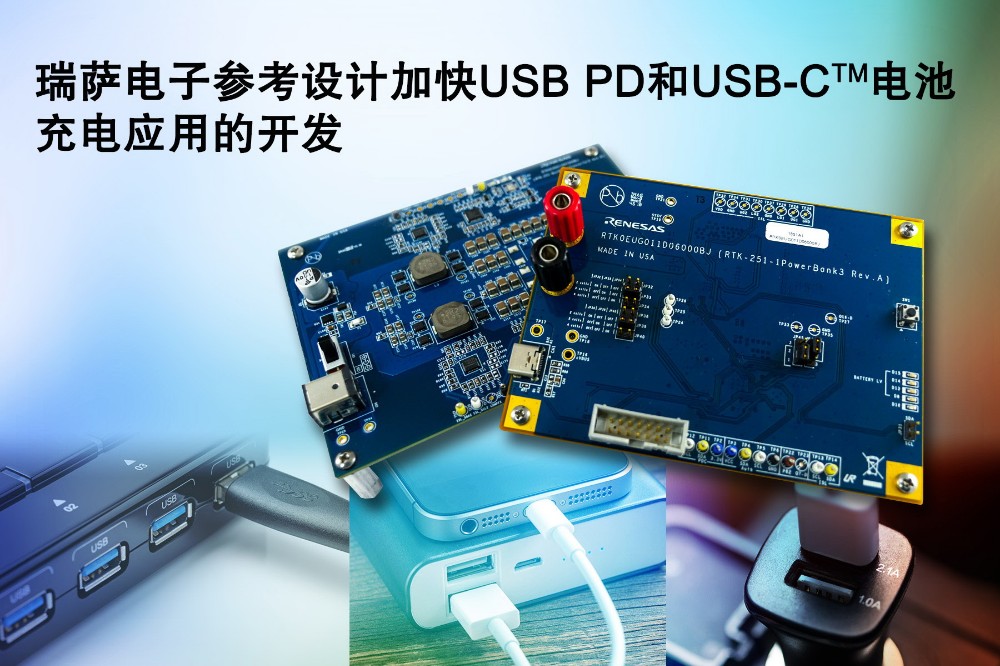

2019年4月3日,全球领先的半导体解决方案供应商瑞萨电子株式会社(TSE:6723)宣布,推出两款全新参考设计,可简化并加速USB供电(PD3.0)和USB-C电池充电应用的开发,如USB-C计算集线器、移动电源、汽车充电器、SSD盒、销售终端 (POS) 打印机和桌面显示器。RTK-251-1PowerBank3 和 RTK-251-BuckBoostConverter2 设计套件经USB-IF PD3.0认证,是采用USB Type-C供电与数据连接标准的全新应用参考设计系列中的首款产品。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

RTK-251-1PowerBank3板是一款3芯(串联)锂离子电池移动电源参考设计,采用了R9A02G011 USB PD3.0控制器和ISL95538B升降压窄输出电压直流(NVDC)电池充电器。该参考设计板是USB-C多电池移动电源的理想之选,它包括一个支持DRP功能的USB Type-C端口,可利用电源和用电器模式双向供电。当移动电源处于用电器模式时,它会向USB PD3.0电源(如AC适配器)请求提供5V、9V、15V或20V电压;当其处于电源模式时,锂离子电池可响应PC、平板电脑或智能手机的请求,向其提供5V或最高20V电压。此外,RTK-251-1PowerBank3可根据主板LED上显示的剩余电池电量转换其DRP角色。

DC/DC模块RTK-251-BuckBoostConverter2采用R9A02G011 USB PD3.0控制器和ISL95338双向升降压稳压器。RTB-251-BuckBoostConverter2参考设计板作为USB-PD AC适配器连接的一部分,是USB-C集线器的理想选择。它兼容19V电压与4.73A直流输入功率,生成USB-PD3.0兼容的VBUS输出功率。该参考设计板支持可编程电源(PPS),并配有两个USB Type-C插座,用于VBUS功率输出。

瑞萨电子电池与光学系统事业部副总裁Andrew Cowell表示,“RTK-251-1PowerBank3和RTK-251-BuckBoostConverter2参考设计带来了经过测试的完整解决方案,并适用于任何设计,可显著加快客户的开发进度。瑞萨电子业界领Melexis先的USB-PD和USB-C产品可实现更小的外形尺寸、更快的充电速度和更高的效率,从而显著延长电池寿命。”

RTK-251-1PowerBank3参考设计套件的关键特性

●端口USB-PD移动电源参考设计板包括:

○R9A02G011供电控制器,支持DRP

○ISL95538B降压-升压电池充电器支持最多4个电池(默认3个电池设置)

●Type-C端口支持带有PPSx1的PD3.0和带旁路模式的DRP

●支持OVP、OCP、OTP和UVLO保护

●支持USB-C身份验证

●SDK示例代码和参数设置通过瑞萨电子USB供电控制器闪存ROM映像生成器软件工具进行配置

RTK-251-BuckBoostConverter2参考设计套件的关键特性

●端口DC/DC模块参考设计板包括:

○两个R9A02G011供电控制器

○两个ISL95338升降压稳压器

●DC/DC:3V、5V;PD输出=ISL95338x2

●Type-C端口支持PD3.0x2

●12V~19V直流输入

●支持PD输出电压

○固定输出电压档位=5V、9V、15V、20V,及用户额外设置的3个PDO

○PPS=20V可编程(3.3V至21V)

●支持USB-C身份验证

●SDK示例代码和参数设置通过瑞萨电子USB供电控制器闪存ROM映像生成器软件工具进行配置
