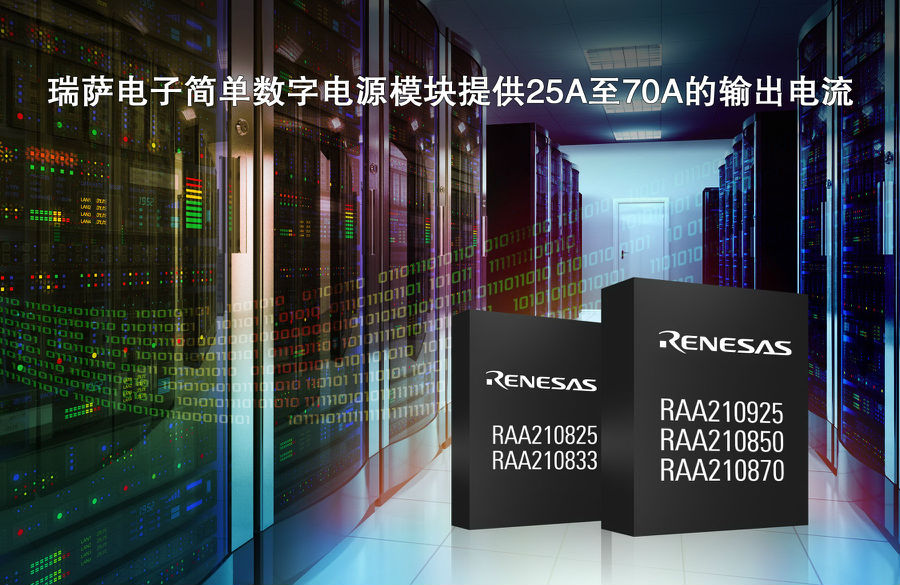

RAA210xxx 系列专有的 HDA 封装通过单层导电封装基板有效地将热量从模块传输到系统板卡，并在不需要风扇或散热器的情况下进行散热，从而提供出色的全负载电气和热性能。HDA 的高功率密度封装完全解决了系统板卡空间受限的问题，这是分立器件方案无法实现的。RAA210xxx 简单数字电源模块采用瑞萨电子专利保护的 ChargeMode 控制架构，可实现高达 96% 的峰值效率，而在大多数情况下的效率都高于 90% 。先进的控制结构利用了单时钟周期矫正技术实现了电流负载变化下的快速瞬态响应，从而降低电容并节省成本和系统板卡空间。
RAA210xxx 简单数字电源模块的关键特性
· 25A - 70A 的输出电流
· 宽输入电压范围：4.5V - 14V
· 可编程输出电压范围：0.6V - 5V
· 在不同输入、负载和温度范围内实现 ± 1.2% 的输出电压精度
· ChargeMode 控制环路结构
· 296kHz - 1.06MHz 的可选择开关频率选项
· 无论温度、震动或老化引起的输出电容变化，简单无需补偿的设计都能保证模块的稳定运行
· 完成输入和输出欠压 ( UV )、过压 ( OV )、输出电流和温度保护并可进行故障记录
电源设计人员可将 RAA210xxx 简单数字电源模块与 3A ISL8203M、5A ISL8205M 和15A ISL8215M 模拟电源模块以及瑞萨电子低压差稳压器 ( LDO ) 结合，以支持嵌入式应用中的辅助电源设计。
电源设计工具
PowerCompass工具可帮助用户快速识别符合其特定要求的合适电源模块和其他部件。 可为超过 200 个 FPGA 设置多个电源配置，这样，设计人员能够在几分钟内执行高级系统分析，并生成定制参考设计文件。 PowerNavigatorTM 工具允许设计人员对简单Fairchild的数字电源模块进行排序、通讯和实时配置。
定价和上市

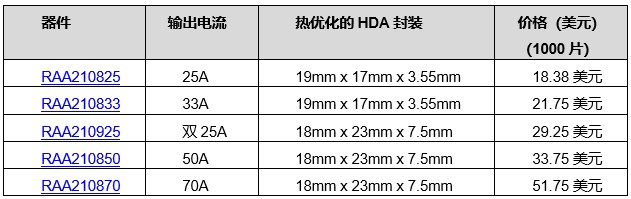

RAA210xxx 简单数字电源模块和评估板现在都可以从瑞萨电子的全球分销商处购买。1000 件批量时，产品单价从25 安培 RAA210825 模块的18.38 美元至 70 安培 RAA210870 模块的 51.75 美元。
