航嘉在行业渠道中不仅创新发展模式，也将在新型行业领域布局更多符合要求的新产品，提供全方位的解决方案，全面发力推出丰富的行业和工业类配套产品。

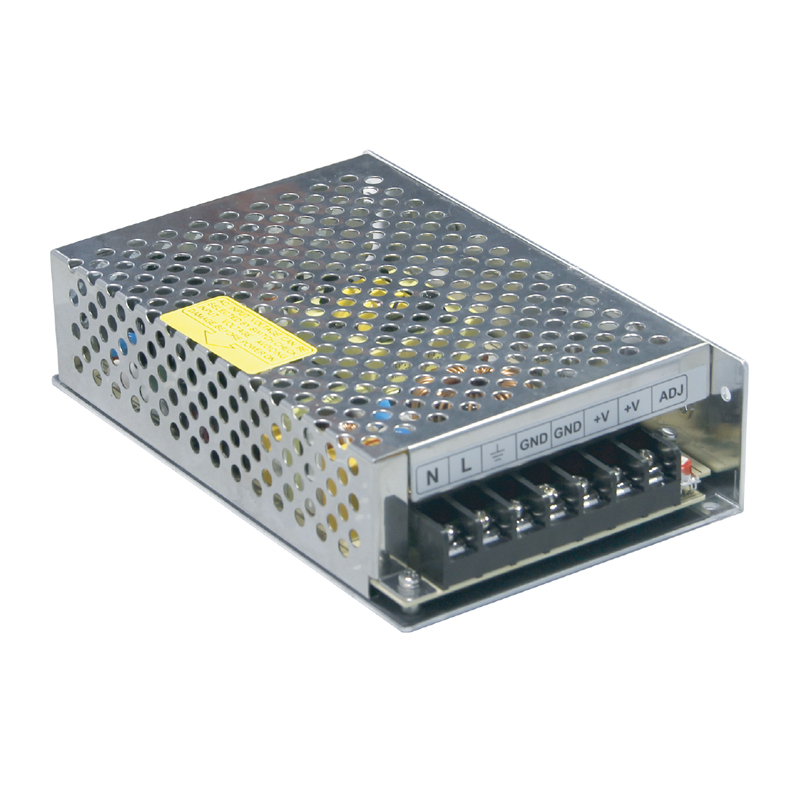

航嘉120W单路输出工业电源特点
1、LED灯显示电源工作状态
2、保护种类：短路/过电流/过电压/过功率
3、自然风冷，低噪声
4、100％满载老化测试
5、3年保固
6、高效、高稳定可靠、长寿命
7、无铅环保、3C5000米认证
型号
HS120-24-NP
输出
直流电压/电流
24V/5A
主路电流范围
0～5A
额定功率
120W
纹波与噪声备注2
＜120mVp-p
输出电压调整范围
22.8V～26.2V
稳压精度备注3
±5％
线性调整率备注4
±2％
负载调整率备注5
±5％
启机延时时间（单位：秒）
≦1s/输入230VAC/输出满载
输出电压上升时间（单位：毫秒）
≦20ms输入230VAC/输出满载
保持时间（Typ.）（单位：毫秒）
≧20ms/输入230VAC/输出满载
输入
电压范围
176～264VAC
频率范围
47～63HZ
最低效率（Typ.）
85%
最大输入交流电流（Typ.）
1.2AMax/230VAC
浪涌电流（Typ.）
冷启动＜100A/230VAC
漏电流
＜3.5mA/输入240VAC
保护
Realtek过流保护
9.5-11.5A
保护模式：打嗝模式，保护移出后能自动恢复输出
过压保护
30.6～34.8V
保护模式：打嗝方式，保护移出后能自动恢复输出
短路保护
保护模式：打嗝方式，保护移出后能自动恢复输出
过功率保护
216W-260W
保护模式：打嗝方式，保护移出后能自动恢复输出
环境
工作温度
-20～+60℃(请参考负载减额曲线）
工作湿度
20～90﹪RH，无冷凝
储存温度、湿度
-40～+85℃，10～95﹪RH
温度系数
±0.03﹪/℃（0～45℃）
耐振动
10～300HZ,1G10分钟/周期，X、Y、Z轴各60分钟
安规
安全范围
UL60950-1、CB（IEC0950-1）,GB4943
耐压
I/P-O/P：3.0KVACI/P-FG:2.0KVACO/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P,I/P-FG,O/P-FG:100MOhmsMAX/500VDC/25℃/70%
电磁干扰
符合EN55022ClassA,GB9254，IEC61000-3-2ClassA
电磁耐受
符合EN61000-4-2,4，5EN61643-11
MTBF
≥50Khrs.MIL-HDBK-217F(25℃)
其它
尺寸
160*98.5*40mm(长L*宽W*高H)
包装
0.43KG;21pcs/12KG
备注
1.如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2.纹波和噪声测试方法：使用一条12cm双绞线，同时终端要并联0.1uF陶瓷电容和10uF电解电容，在20MHZ带宽下进行量测。
3.精度：包含设定误差、线性调整率和负载调整率。
4.线性调整率测量方法：输出额定负载，输入从低电压到高电压时其输出电压偏差率的百分比：V0(max)-V0(min)/V0(normal)。
5.负载调整率测量方法：输入额定电压，输出负载电流变化造成输出电压偏差率的百分比：V0(max)-V0(min)/V0(normal)。
6.电源被视为系统内部元件的一部分，需和终端设备进行电磁兼容相关确认。
