TDK 公司近日宣布，旗下TDK-Lambda 品牌高压直流输入的 PH-A 系列 DC-DC 电源模块新增 600W 型号。PH-A 系列产品现已涵盖 50、75、100、150、300 和 600W 输出功率。TDK-Lambda 公司将于 2020 年 1 月开始销售 600W 新型号。

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

● 工业级紧凑型设计，兼具高功率密度和超小尺寸（标准半砖尺寸）

● 板载式传导冷却

● 符合EN62477-1 OVC III安规标准（过压III类）

PH600A280 采用 TDK 原创变压器设计（专利申请中），通过优化结构设计，达到同功率下业界领先的半砖尺寸，力压同类竞争产品（比 TDK 现有产品小 50%）。电源转换效率也提高了 2%。这将有助于客户实现其设备的小型化和节能化设计。

与 300W 型号一样，600W 型号也已通过 EN62477-1 安规认证（过压 III 类）。这将有助于客户的设备满足 IEC60204-1 机械电气安全认证要求。安装 PH600A280 后，客户可以从配电板上去除传统隔离变压器。这将有助于客户设备实现小型化和轻量化，同时降低总体系统设计成本。

此外，客户还可以自行设计外部输入电解电容组，以便满足保持时间的不同需求。这种灵活性非常适合对保持时间要求严格的应用，例如机器人控制器和工厂自动化。

主要应用

● 机器人控制器、工厂自动化 (FA)、电信 (ICT) 设备和半导体制造设备等。

主要特性和优势

● 小巧：业界超小外形，力压同类竞争产品，兼具 半砖尺寸和 600W 输出（比当前产品小 50%）

● 高效：93%（280 VDC 输入）

● 板载式传导冷却

● 安规认证：UL/CSA/EN62368-1 和 EN62477-1 OVC III（过压 III 类）

● 宽工作温度范围：-40 到 +100°C（底板温度）

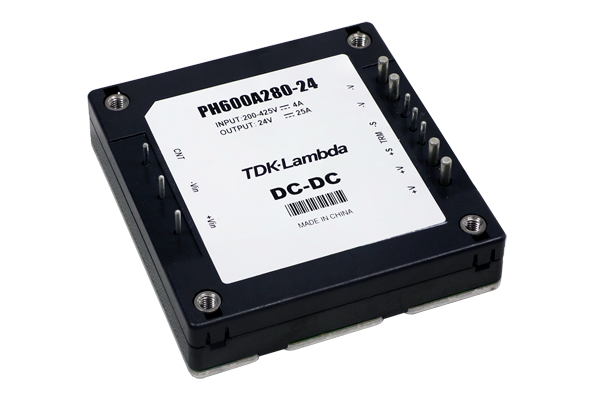

关键数据：PH600A280

类型

PH600A2DLP Design80-24

输入电压范围

200 到 425VDC

效率

（典型值）

93%

（280VDC 输入时）

额定输出电压
（电压调节范围）

24VDC
（14.4 到 28.8VDC）

最大输出电流

25A

最大输出功率

600W

保护功能

过压保护和过流保护

远程开/关控制

是

工作温度范围

-40 到 +100°C

（底板温度）

尺寸

(W x H x D)

61.0 x 12.7 x 57.9mm

（半砖尺寸）
