12Mbps,兼容3.3/5V电源供电、高性价比半双工RS-485收发器

一、芯片介绍

买IC网 - 电子元器件代理与采购 | IC交易网 - 买IC就找买IC网

继分别推出3.3V和5V供电半双工RS-485收发器后,为满足客户更宽的供电需求及更低的价格需求,金升阳推出兼容3.3V/5V供电且性价比更高的新产品——SCM3403ASA。

SCM3403ASA 是一款 3.0V~5.5V 宽电源供电、总线端口 ESD 水平达 15kV HBM 以上、总线耐压范围达±15V、半双工、低功耗,功能完全满足TIA/EIA-485 标准要求的 RS-485 收发器。其包括一个驱动器和一个接收器,两者均可独立使能与关闭,当两者均禁用时,驱动器与接收器均输出高阻态。SCM3403ASA 具有 1/8负载,允许 256 个 SCM3403ASA 收发器并接在同一通信总线上。可实现高达 12Mbps 的无差错数据传输。具备失效安全(fail-safe)、限流保护、过压保护等功能。

NS二、产品应用

可广泛应用于工业自动化、楼宇自动化、智能电表、远距离信号交互、传输等领域。

典型应用电路1:半双工网络拓扑结构

● 典型应用电路2:典型收发控制设计

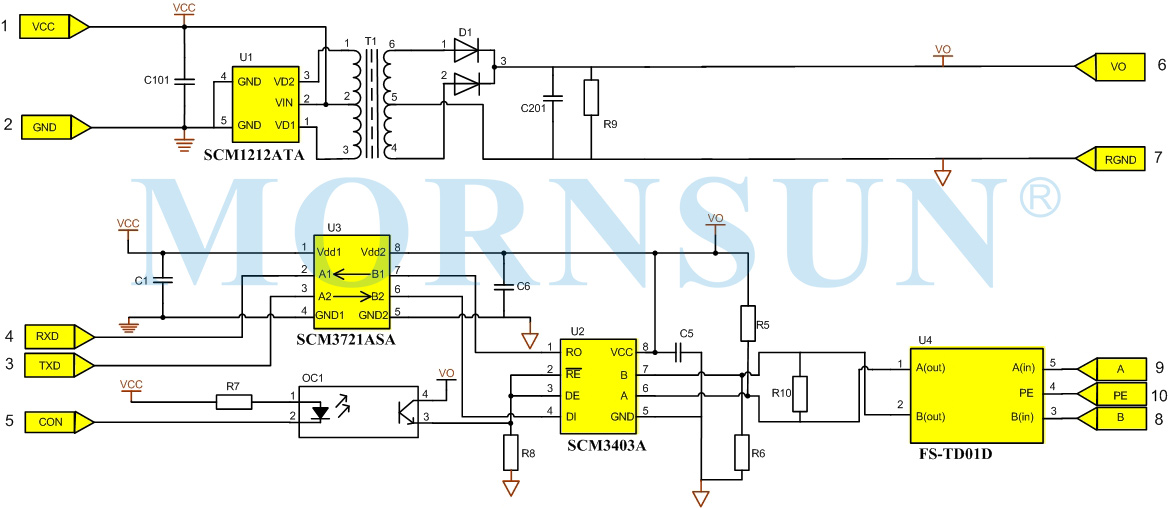

典型应用电路3:集电源隔离、信号隔离、RS485 通信和总线保护于一体的RS485 协议收发器

(我司可提供配套的定压IC+485 IC+数字隔离IC+变压器+浪涌防护模块)

三、产品特点

● 3.0V~5.5V 宽电源范围

● 工作温度范围:-40 to 125℃

● 总线端口 ESD:15kV HBM

● 总线容错耐压达±15V

● 在电噪声环境中的数据传输速率可达到 12Mbps

● 1/8 单位负载,总线负载能力高达 256 节点

● 驱动器短路输出保护、接收器开路失效保护功能

● 低功耗关断功能

● 具有较强的抗噪能力

● 集成的瞬变电压抵制功能

型号标题
SCM3403A
总线形式
RS485/RS422

传输速率

(Mbps)

12

VCC

电压范围

(V)

3.0~5.5

接口耐压

(V)

15
通道数
1封装形式
SOP-8
应用资料
--
显性超时功能
节点数特性说明
3.0V~5.5V 宽电源范围,半双工
样品图片

DEMO板资料

SCM3403A
样品申请

详细产品技术参数请参考技术手册:SCM3403A
